クリーンルーム機器

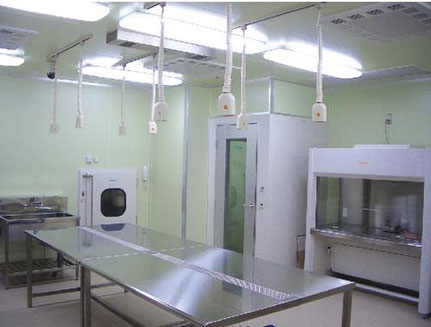

クリーンルーム
クリーンルーム





 当社の納品実績の中で標準品の納入は殆どなく、

 お得意先様のご要望に合わせた「オーダー製品」

 が多く、好評を得ております。

  • エアーシャワー・エアーカーテン
  • クリーンブース・クリーン手洗い乾燥機
  • サーマルクリーンチャンバー
  • パスボックス
  • HEPA付きファンユニット
  • 薬塵除去装置   他




◆エアーシャワー

エアーシャワー装置は清浄な状態で管理されたクリーンルーム内汚染を防止するため、人や 搬入物の表面に付着した塵埃等の粒子

をHEPAフィルターで清浄化された高速ジェットエアーにより入室前に除塵します。

様々な施設や、人や台車、搬送機などの入退室に対応した多くを機種を用意しています。

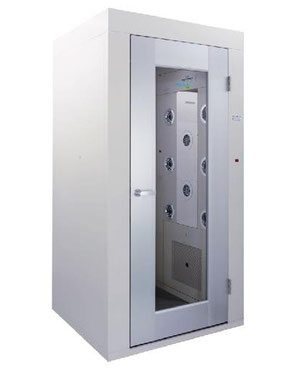

エアーシャワー
エアーシャワー





         標準17型エアーシャワー



                                    全機種標準装備品

         高効率、薄型DCブラシレスターボファン/

         電磁ロックによるドアインターロック機構/

         設定時間後に自動停止するクリーンアップ機能/

         退室10秒後に自動消灯するLED照明/

         光電センサー・ドアリミテッドスイッチによる帰り吹きなし機能/

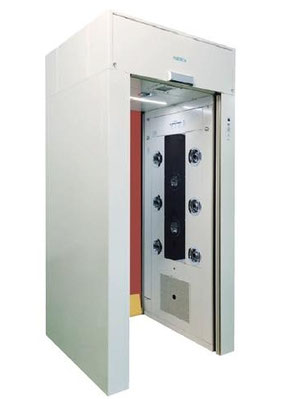

シートシャッター内蔵エアーシャワー
シートシャッター内蔵エアーシャワー





         シートシャッター内蔵エアーシャワー



         非接触でクリーンルームの入退室が可能です。

         通過有効を確保するため、シートシャッター取付を本体に内蔵しま

         した。

         ※エンジンケース内を陰圧にした発塵低減タイプもあります。

         (オプション)


◆エアーカーテン

弊社制エアーカーテンは独自の気流方式によりルーム間をエアーロックし、塵埃、飛翔虫の流入防止や断熱効果に大変有効です。

防虫用エアーカーテンは独自のアンバランス気流が安定した防虫効果を発揮します。

また保冷庫用エアーカーテンは冷蔵庫の省エネ、結露防止等に貢献します。

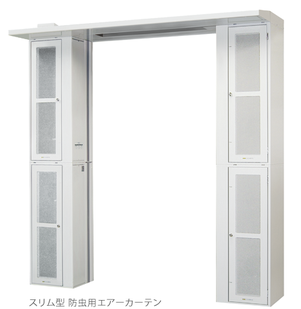

スリム型防虫エアーカーテン



          スリム型防虫用エアーカーテン



          高速側と低速側でアンバランス気流を生成し、防虫効率90%以上

          に高めました。天井から床面まで均一なエアーカーテン気流を確保

          します。

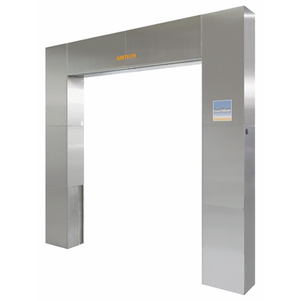

保冷庫用エアーカーテン
保冷庫用エアーカーテン



          保冷庫用エアーカーテン



          高い熱遮断効率:保冷庫出入口から暖気侵入と冷機漏出を防止

          します。



          新方式気流は暖気侵入を防止する吹き降し気流と冷気

          漏出を防止する㈱水平気流により、約75%の高い熱遮断効率が

          得られます。


◆クリーン手洗乾燥機

クリーンルーム入室前に、手洗い後の水滴をHEPAフィルターで濾過された無塵・無菌の高速クリーンエアーで、暗時間乾燥します。

手洗・乾燥機能の付いたAHW-05F1型(吹出風速100m/sec)と乾燥機能のみのAHD-6型(吹出風速190m/sec)があります。

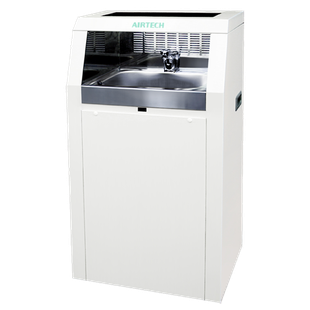

クリーン手洗い乾燥機
クリーン手洗い乾燥機



         クリーン手洗乾燥機

         ●HEPAフィルターで処理した無塵。無菌空気で短時間に手洗いと

          乾燥ができる高風速型手洗乾燥機です。クリーン環境のもとで、

          多人数の手洗いと乾燥に最適な機器です。

         ●100m/secの風速により短時間で乾燥できます。

         ●高効率直流ブラシレスモーターの採用により、メンテナンスフリー

          省エネ化を図りました。※消費電力約30%低減(当社比)

         ●低騒音モーターにより、騒音低減を図りました。

          ※騒音値15dBA低減(当社比)

         ●操作手順を本体上面に表示し、取扱性の向上を図りました。

         ●殺菌灯を標準装備しました。人を検知すると消灯します。

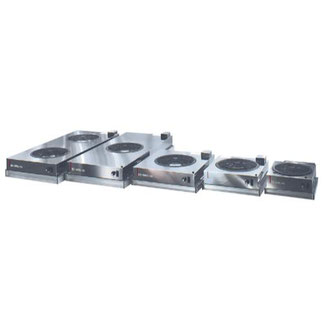

小型多目的HEPAフィルターユニット

MAC-ⅡAシリーズに半導体製造装置ユニットを追加しました。

メインフィルターはULPAまたは、HEPAフィルター仕様にも対応可能です。



小型多目的HEPAフィルターユニット
小型多目的HEPAフィルターユニット



         小型多目的HEPAフィルターユニット

         EC-MAC(AC仕様)



         ●ステンレス製の本体(鏡面仕上げ):耐薬品性に優れています。

         従来よりさらに応用分野が広がりました。

         ●選べるフィルター使用:より高清浄度を要求されるULPAフィルター

         仕様のご要望にもお応えします。(オプション)

         ●電源仕様:AC100V1φのほか、AC200V1φ,AC200V3φがオプション

         で選べます。(ⅡA-10、ⅡA-30は100V仕様のみ)

         ●光るフィルター(特許取得):運転状態が一目でわかるLED表示灯

         付きです(30,50,100,150,250に標準装備)

         ●充実したシリーズ構成:1~45㎥/minの大風量型までシリーズ

                               展開。







小型多目的HEPAフィルターユニット クリーンパーティション
小型多目的HEPAフィルターユニット クリーンパーティション



           小型多目的HEPAフィルターユニット

           クリーンパーティション



           独自開発の長薄型パーティションタイプの空気清浄機です。

           軽量・コンパクトで様々な分野にご利用頂けます。

           用途にあわせてクリーン仕様(A型/B型)と汚染除去仕様

           (C型/D型)の選択が可能です。


◆クリーンブース

既存建物での局所クリーン化やクリーンルーム内での高清浄化のため、小規模で安価に、また移設可能な清浄空間を創出します。

温度調整機能付や、GMP対応、ISOクラス5(クラス100)等の各種クリーンブースを取り揃え、あらゆるご要望にお応えします。

アルミ型クリーンブース
アルミ型クリーンブース



     クリーンブース

     標準02型クリーンブース





     ●局所クリーン化:ご要望のサイズ・設置場所にクリーン環境を創出

      します。またクリーンルームにクリーンルームに比べ低コストで、

      局所クリーン化し、さまざまな分野のクリーン空間でご使用い

      ただけます。

     ●選べるブースサイズ:間口、奥行寸法をモジュール化することにより

      お客様のニーズにあわせたサイズをお選びいただけます。

     ●選べクリーンユニット:クリーンユニットは単体から複数台での

      搭載で洗浄度のご要望にお応えします。

                              MAC-ⅡA型AC電源仕様と、省エネタイプのDC電源仕様があります。

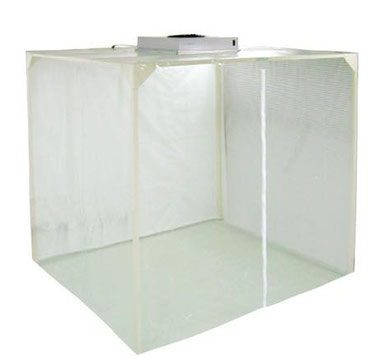

簡易クリーンブース
簡易クリーンブース

     ●短納期:主要部材の標準化、在庫化により短納期を実現しました。

     ●フレーム構造の本体は、アルミ押出し材ののほか、普及タイプの角型

      鋼パイプ(焼付塗装)が選べます。

     ●出入口:ビニールシートの場合はラップ式、カーテンレール式となり

      ます。ハードウォールの場合はアルミ製ドアになります。使用環境に

      応じた選定ができます。




サーマルクリーン機器

温度変化による伸縮や位置精度を必要とする設備、微細測定機器などの設備にクリーンエアーを循環させ湿度制御し、設置場所による環境変動の

を排除します。

お客様のニーズに合わせた清浄度、機器寸法やケミカル汚染対策、温度分布精度保証、データ通信、海外仕様にいたるまで、あらゆる特殊対応品の

ご要望にお応えします。

サーマルクリーンチャンバー
サーマルクリーンチャンバー
      サーマルクリーンチャンバー

      ●洗浄度はISOクラス4(クラス10)です。

        ●±0.1℃~±0.005℃の温度コントロールが可能です。
                          ●内蔵装置に合わせた設計が可能です。
        ●複数の保護回路により安全性を考慮しました。
        ●製品不良の原因となる粒子、ガスの付着防止や温度・湿度の変化による
        膨張、収縮防止のための、高度清浄環境、高精度の温度・湿度環境の創出
        します。
        ●湿度制御は40~60%RHの標準仕様範囲のほか、5~40%RHの湿度仕様の
          ご要望にもお応えします。
        ●PID制御、超精密部品および温度制度に合わせた気流システムを採用して
        おり、温度ゆらぎ制度は0.1℃~0.002℃まで可能です。

ドラフト装置

薬塵除去装置
薬塵除去装置

       薬塵除去装置

       多量の化学物質、薬剤の取り扱いが行われる製薬工場では、薬塵拡散に

       よる作業者のアレルギー症や薬剤中毒等の防止策として薬塵除去装置が

       作業環境改善に効果を発揮します。
